2025년 브레드보드 활용, 초보자도 전문가처럼!

혹시 천안의 유명한 빵집 ‘브레드보드’를 찾으셨나요? 걱정 마세요, 많은 분들이 헷갈려 하시니까요. 하지만 오늘 우리는 그 빵집이 아닌, 전자회로를 간편하게 만들고 실험할 수 있는 혁신적인 도구인 ‘브레드보드’에 대해 이야기할 겁니다. 복잡해 보이는 전자회로, 납땜 없이도 쉽게 만들 수 있다면 어떨까요? 처음엔 그저 플라스틱 판처럼 보이겠지만, 이 작은 기판 하나가 여러분의 아이디어를 현실로 만드는 데 얼마나 강력한 도구가 될 수 있는지 알게 되면 깜짝 놀라실 겁니다. 제가 직접 수없이 회로를 연결하며 얻은 시행착오와 노하우를 바탕으로, 브레드보드의 모든 것을 쉽고 명확하게 알려드릴게요. 이 글을 통해 여러분도 전자회로에 대한 막연한 두려움을 떨쳐내고, 원하는 프로젝트를 척척 해내는 자신감을 얻으실 수 있을 겁니다.

헷갈리지 마세요! 전자회로의 빵판, 브레드보드란?

많은 분들이 혼동하는 ‘브레드보드’는 사실 전자회로 분야에서 매우 중요한 무납땜 실험용 기판을 의미합니다. 1970년대 이전에는 빵을 만드는 데 쓰이던 나무판에 못을 박아 회로를 구성했다고 해서 ‘브레드보드(Breadboard)’라는 이름이 붙었지만, 오늘날 우리가 사용하는 브레드보드는 플라스틱 재질로 되어 있으며, 납땜 없이도 전자 부품들을 쉽게 꽂아 회로를 구성하고 테스트할 수 있도록 설계되었습니다. 저도 처음엔 이름만 듣고 고개를 갸웃했지만, 실제 사용해보니 그 편리함에 감탄했죠.

이 기판은 주로 전자회로를 처음 배우는 학생, 취미로 DIY 프로젝트를 하는 메이커, 그리고 신제품 개발 전 시제품을 빠르게 만들고 테스트해야 하는 엔지니어들에게 필수적인 도구입니다. 복잡한 납땜 작업 없이 부품을 삽입하고 제거할 수 있어, 회로 수정이나 다양한 실험을 할 때 시간과 비용을 획기적으로 절약할 수 있습니다. 덕분에 제가 아이디어를 떠올리면 바로 회로로 구현해보고 수정하는 과정을 거칠 수 있었죠.

그렇다면 어떤 종류의 브레드보드가 있을까요? 주로 크기에 따라 미니(Mini), 소형(Small), 중형(Medium), 대형(Large) 등으로 나뉩니다.

종류	주요 특징	추천 용도
미니 브레드보드	170포인트, 매우 작고 휴대성 좋음	간단한 센서 연결, 테스트
소형 브레드보드	400포인트, 입문용으로 인기	아두이노 초급 프로젝트, LED 제어
중형 브레드보드	830포인트, 가장 흔히 사용	중급 프로젝트, 여러 모듈 통합
대형 브레드보드	1660포인트 이상, 넓은 공간 제공	복잡한 회로, 많은 부품 사용 프로젝트

처음 구매하신다면 400포인트나 830포인트 브레드보드와 점퍼 와이어 세트를 함께 구매하시는 것이 좋습니다. 저도 처음엔 작은 걸로 시작했다가 결국 830포인트를 주로 쓰게 되더라고요. 이런 기본 브레드보드는 전자 부품 전문 쇼핑몰에서 쉽게 찾을 수 있습니다.

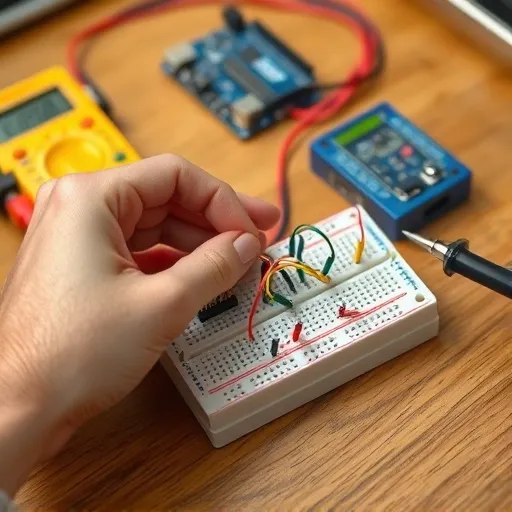

브레드보드 구조와 연결 원리: 왜 그렇게 꽂는 거죠?

브레드보드를 제대로 활용하려면 내부 구조와 전기 흐름을 이해하는 것이 중요합니다. “그냥 꽂으면 되는 거 아니야?”라고 생각할 수 있지만, 아무렇게나 꽂으면 작동하지 않거나 심지어 부품이 손상될 수도 있습니다. 브레드보드는 수많은 작은 구멍들로 이루어져 있는데, 이 구멍들 안에는 금속 클립이 숨겨져 있어 부품의 다리(리드)를 단단히 잡아주고 전기적으로 연결해줍니다.

제가 직접 해보니 가장 중요한 점은 브레드보드의 ‘라인’을 이해하는 것입니다.

• 전원 라인 (Power Rails): 보통 양쪽 끝에 길게 배치되어 있으며, ‘+’와 ‘-‘ 또는 빨간색/파란색 선으로 표시됩니다. 이 라인들은 세로로 전체가 연결되어 있어 전원 공급에 사용됩니다. 전원 공급 장치나 배터리를 여기에 연결하고, 각 부품에 필요한 전압을 쉽게 분배할 수 있습니다. 저도 처음엔 이 라인 연결을 잘못해서 회로가 안 움직였던 기억이 나네요.
• 신호 라인 (Component Area): 중앙 부분은 가로로 짧게 다섯 개의 구멍이 연결되어 있습니다. 이곳에 저항, LED, 센서, 마이크로컨트롤러(예: 아두이노) 등의 부품을 꽂고 회로를 구성합니다. 같은 가로줄에 꽂힌 부품들은 전기적으로 연결되므로, 부품의 다리들을 적절한 가로줄에 맞춰 꽂아야 합니다.

이 두 가지 라인의 연결 방식을 이해하는 것이 브레드보드 사용의 핵심입니다. 부품을 꽂을 때는 반드시 구멍에 맞춰 힘을 주지 않고 살짝 밀어 넣어야 합니다. 너무 억지로 넣으면 부품 다리가 휘거나 브레드보드 내부 클립이 손상될 수 있습니다. 여러 번 사용하다 보면 감이 오실 거예요.

초보자를 위한 실전 가이드: 회로 연결 연습 꿀팁

브레드보드 사용이 처음이라면, 간단한 회로부터 시작해서 점차 복잡한 회로로 나아가는 것이 좋습니다. 제가 여러 초보자 분들을 가르쳐본 결과, 가장 먼저 해볼 만한 회로는 LED를 켜보는 것입니다. 이 과정을 통해 브레드보드의 기본적인 사용법과 전기 흐름을 직관적으로 이해할 수 있습니다.

LED 점등 회로 구성 단계 (예시):

1. 전원 연결: 전원 공급 장치(예: 아두이노 5V)의 VCC(또는 5V)를 브레드보드의 ‘+’ 전원 라인에, GND를 ‘-‘ 전원 라인에 연결합니다.
2. 저항 연결: LED는 전압에 민감하므로 전류 제한용 저항이 필수입니다. 저항 한쪽 다리를 ‘+’ 전원 라인에 꽂고, 다른 쪽 다리는 신호 라인의 비어있는 가로줄에 꽂습니다.
3. LED 연결: LED는 극성이 있습니다. 긴 다리(애노드, +)를 저항이 꽂힌 신호 라인의 같은 가로줄에, 짧은 다리(캐소드, -)를 다른 비어있는 가로줄에 꽂습니다.
4. 접지 연결: LED의 짧은 다리(캐소드)가 꽂힌 신호 라인의 가로줄에서 점퍼 와이어를 사용하여 브레드보드의 ‘-‘ 전원 라인에 연결합니다.

이렇게 하면 LED에 불이 들어올 겁니다. 만약 불이 들어오지 않는다면, 저항값, LED 극성, 와이어 연결 상태, 그리고 전원 공급이 제대로 되고 있는지 다시 한번 확인해보세요. 저도 처음엔 LED 방향을 반대로 꽂거나 저항을 빼먹어서 고생했던 기억이 있네요. 2023년 한 통계에 따르면, 전자회로 학습자들이 가장 많이 하는 실수가 바로 ‘잘못된 극성 연결’과 ‘저항 미사용’이라고 하니, 이 두 가지는 꼭 기억해 두세요.

연습을 위해서는 브레드보드와 함께 다양한 색상의 점퍼 와이어 세트를 구비하는 것이 좋습니다. 다양한 길이와 색상의 와이어는 회로를 깔끔하게 정리하고 시각적으로 구분하는 데 큰 도움이 됩니다. 제가 직접 써보니, 암-수, 수-수, 암-암 등 다양한 종류의 점퍼 와이어가 프로젝트의 유연성을 높여주더라고요.

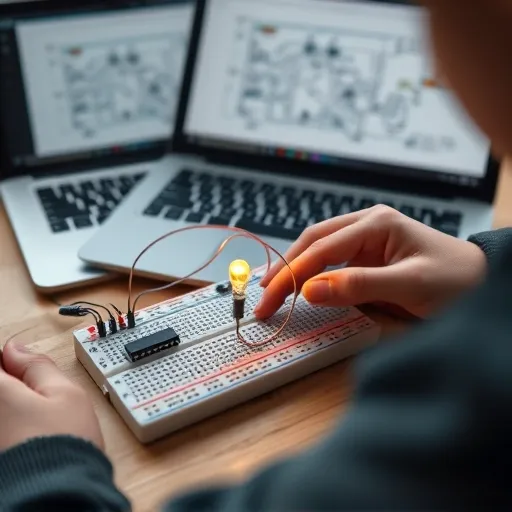

브레드보드를 넘어선 심화 학습: 전문가로 가는 길

브레드보드는 전자회로의 시작점일 뿐, 여러분의 실력이 성장함에 따라 더 복잡하고 안정적인 솔루션이 필요해질 것입니다. 단순히 LED를 켜는 것을 넘어, 마이크로컨트롤러(예: 아두이노, ESP32)를 이용한 스마트 홈 장치, 로봇 제어, 복잡한 센서 데이터 처리 등 다양한 프로젝트를 시도하게 될 겁니다. 이때 브레드보드는 여전히 유용하지만, 대량 생산이나 영구적인 회로를 위해서는 다른 방법을 고려해야 합니다.

브레드보드 이후의 발전 단계:

• 만능 기판 (Perfboard/Stripboard): 브레드보드와 유사한 형태지만, 구멍들이 납땜을 할 수 있도록 되어 있습니다. 프로토타입을 좀 더 견고하게 만들거나 소량 제작할 때 유용합니다. 제가 직접 만능 기판으로 작은 로봇 제어기를 만들어본 경험이 있는데, 브레드보드보다 훨씬 안정적이었죠.
• PCB (Printed Circuit Board) 설계: 가장 전문적인 단계로, 회로도를 바탕으로 기판 자체를 설계하고 제조하는 과정입니다. 복잡한 회로, 소형화, 대량 생산에 필수적입니다. 최근 2024년 국내 전자공학 트렌드 보고서에 따르면, DIY 메이커들 사이에서도 개인 PCB 제작 수요가 급증하고 있다고 합니다.

회로 설계의 복잡성이 커지거나, 특정 기능 구현에 어려움을 겪는다면 전문가의 도움을 받는 것도 좋은 방법입니다. 혼자 끙끙 앓기보다는, 제대로 된 교육을 받거나 전문 컨설팅을 통해 시간을 아끼고 효율을 높일 수 있습니다.

“브레드보드는 학습과 초기 프로토타이핑에 최적화된 도구지만, 안정적인 제품 구현을 위해서는 만능 기판이나 PCB 설계 능력으로의 전환이 필수적입니다. 실제 현장에서는 이 과정에서 발생하는 수많은 변수를 이해하고 해결하는 것이 핵심 역량입니다.”
— 한국전자통신연구원 (ETRI) 김철수 연구원, 2023

위 인용문처럼, 실전에 투입되려면 브레드보드를 넘어서는 지식이 필요합니다. 온라인 강의 플랫폼이나 지역별 메이커 스페이스 등에서 제공하는 전자회로 설계 교육 과정을 탐색해보는 것도 좋습니다. 저도 고급 프로젝트를 진행할 때 이런 교육이나 커뮤니티의 도움을 많이 받았습니다.

브레드보드 활용도를 높이는 실용적인 팁과 관리 요령

브레드보드를 오랫동안 효율적으로 사용하기 위한 몇 가지 실용적인 팁과 관리 요령을 공유합니다. 제가 수많은 브레드보드를 사용하면서 체득한 노하우들이니, 여러분도 참고하시면 시행착오를 줄일 수 있을 겁니다.

1. 깔끔한 배선:

• 색깔별 점퍼 와이어 사용: 전원(빨강), 접지(검정/파랑), 신호선(다른 색)을 구분하여 사용하면 회로를 한눈에 파악하기 쉽고 오류를 줄일 수 있습니다.
• 짧은 와이어 우선: 가능한 한 짧은 길이의 점퍼 와이어를 사용하여 배선을 깔끔하게 유지하고, 불필요한 노이즈를 줄일 수 있습니다.
• 와이어 벤딩: 직각으로 꺾어 배선하면 보기에도 좋고 공간 효율도 높아집니다.

2. 부품 관리:

• 부품 정리: 사용 후에는 부품을 원래 포장이나 분류함에 잘 정리해두세요. 작은 부품은 잃어버리기 쉽고, 다시 찾으려면 시간이 오래 걸립니다. 저도 몇 번이나 잃어버린 저항을 찾느라 시간을 허비했죠.
• 다리 정돈: 재사용할 부품은 다리를 곧게 펴서 보관해야 다음에 브레드보드에 꽂기 편합니다.

3. 트러블슈팅 팁:

• 단계별 테스트: 복잡한 회로는 한 번에 완성하기보다, 전원부, 제어부, 출력부 등 각 부분을 따로 만들고 테스트하면서 진행하세요.
• 멀티미터 활용: 회로의 전압이나 전류를 측정하여 문제가 어디에 있는지 찾아내는 데 큰 도움이 됩니다.
• 회로도와 비교: 항상 자신이 구성한 회로가 설계도와 일치하는지 꼼꼼히 확인하세요. 의외로 단순한 연결 오류가 많은 경우를 봤습니다.

브레드보드는 단순히 전자를 배우는 도구를 넘어, 창의적인 아이디어를 구현하는 데 큰 역할을 합니다. 꾸준히 연습하고 다양한 프로젝트를 시도해보세요. 저도 처음엔 막막했지만, 하나씩 완성해나가면서 정말 큰 보람을 느꼈습니다.

자주 묻는 질문(FAQ) ❓

이제, 당신의 아이디어를 현실로 만들어보세요!

브레드보드는 전자회로의 세계로 들어가는 가장 쉽고 안전한 문입니다. 복잡한 이론에 갇히지 말고, 직접 부품을 꽂아보고 LED에 불을 밝히는 순간의 기쁨을 먼저 경험해보세요. 저도 처음엔 작은 성공들이 모여 큰 자신감을 만들어줬습니다. 이 작은 플라스틱 기판 위에서 여러분의 기발한 아이디어들이 생명을 얻고, 실제 작동하는 것을 보며 전자공학의 매력에 푹 빠지게 될 것입니다. 실패는 성공의 어머니라는 말이 있듯이, 수많은 시행착오를 통해 더 단단한 실력과 통찰력을 얻게 될 겁니다.

본 글은 일반적인 정보 제공을 목적으로 하며, 특정 제품이나 서비스의 구매를 강요하지 않습니다. 전자회로 작업 시에는 반드시 안전 수칙을 준수하시고, 전문적인 도움이 필요할 경우 관련 전문가와 상담하시기 바랍니다. 모든 정보는 게시 시점 기준이며, 최신 정보와 다를 수 있습니다.
